Bei der Planung einer Außenbeleuchtung im Hamburger Norden sollten wir „nur kurz“ prüfen, wie die vorhandene Gartenbeleuchtung geschaltet wird. Hinter einer Holzverkleidung im Hauswirtschaftsraum fanden wir die Antwort: ein Funkempfänger, der in ein Loch in der Platte gesteckt war. Ohne Dose. Mit offenen Schraubklemmen. Daneben eine Steckdose, deren Stecker an einem mit Isolierband geflickten Kabel hing.
Das ist kein Einzelfall. Funkschalter und kleine Smart-Home-Module werden gern „mal eben“ nachgerüstet — vom Vorbesitzer, vom Nachbarn, vom Handwerker eines anderen Gewerks. Sie funktionieren, deshalb schaut niemand nach. Dieser Beitrag zeigt an einem realen Fund, welche fünf Regeln für Funk im Bestand gelten und warum sie nichts mit Bürokratie zu tun haben.
Was wir vorfanden

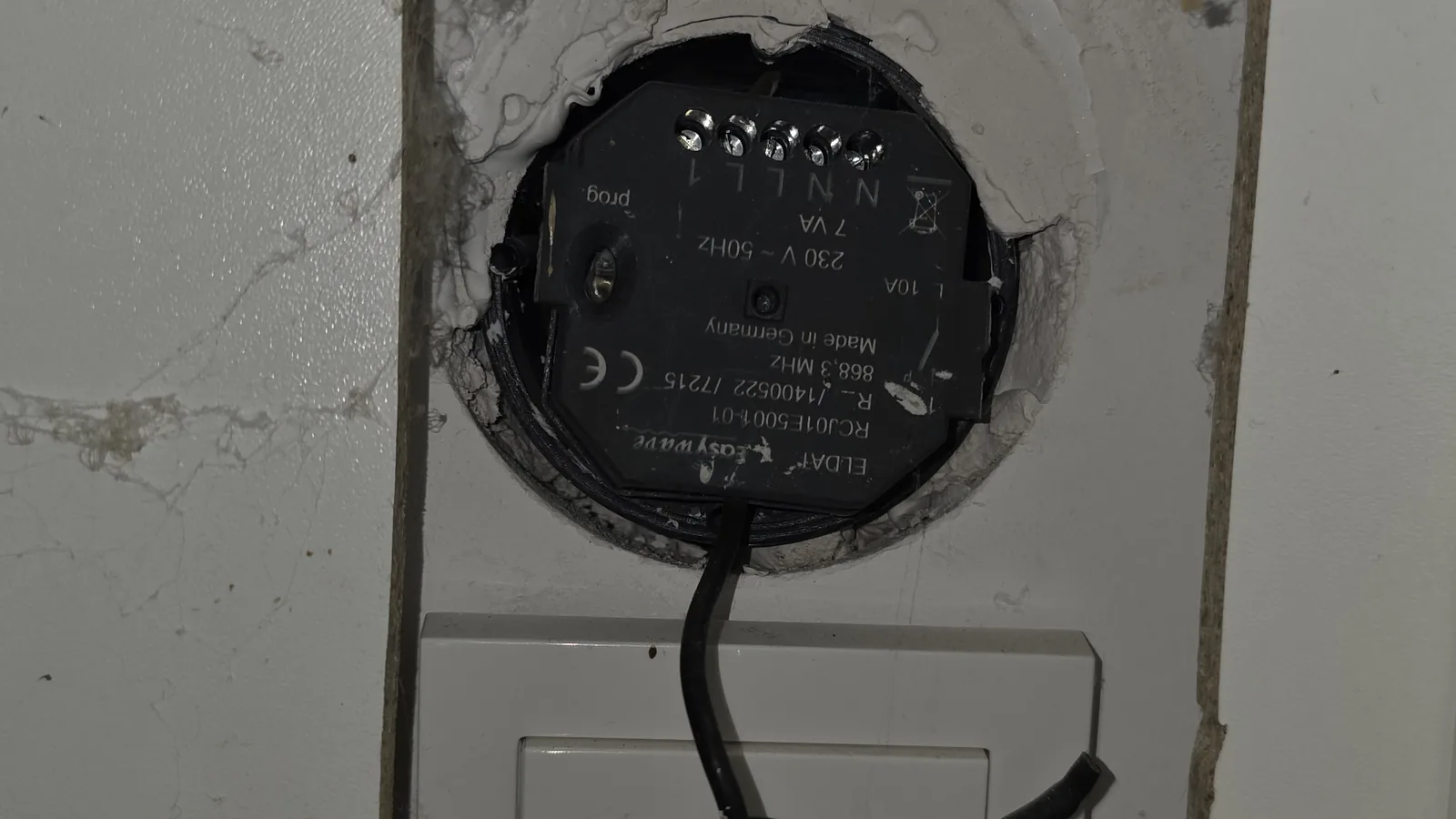

Der Empfänger ist ein handelsübliches 230-V-Funkmodul mit Schraubklemmen für N, L und den geschalteten Ausgang. Solche Module sind für den Einbau in eine tiefe Unterputzdose oder ein Gehäuse gedacht. Hier steckte er in einem ausgesägten Loch einer Holz- bzw. Gipsplatte, mit etwas Spachtelmasse „fixiert“. Die Klemmen zeigten in den Raum. Die Versorgung kam aus der benachbarten Steckdose — über eine Geräteanschlussleitung, deren Isolierung direkt am Stecker beschädigt und mit Isolierband umwickelt war. Staub und Spinnweben verrieten: Das war seit Jahren so und hat niemanden gestört.
Regel 1: Ein 230-V-Betriebsmittel braucht eine Dose oder ein Gehäuse
Verbindungsstellen und Betriebsmittel gehören nach DIN VDE 0100-520 in geeignete Dosen oder Gehäuse. Das hat einen einfachen Grund: Ein Funkempfänger erzeugt Wärme, seine Klemmen können sich lockern, ein Draht kann brechen. In einer Gerätedose passiert dann wenig. In einer Holzverkleidung ohne Dose liegt ein Schwelbrand nahe — die Verkleidung ist brennbar, die Luft steht, und niemand sieht es, bis es riecht. DIN VDE 0100-420 behandelt genau diesen Schutz gegen thermische Auswirkungen.

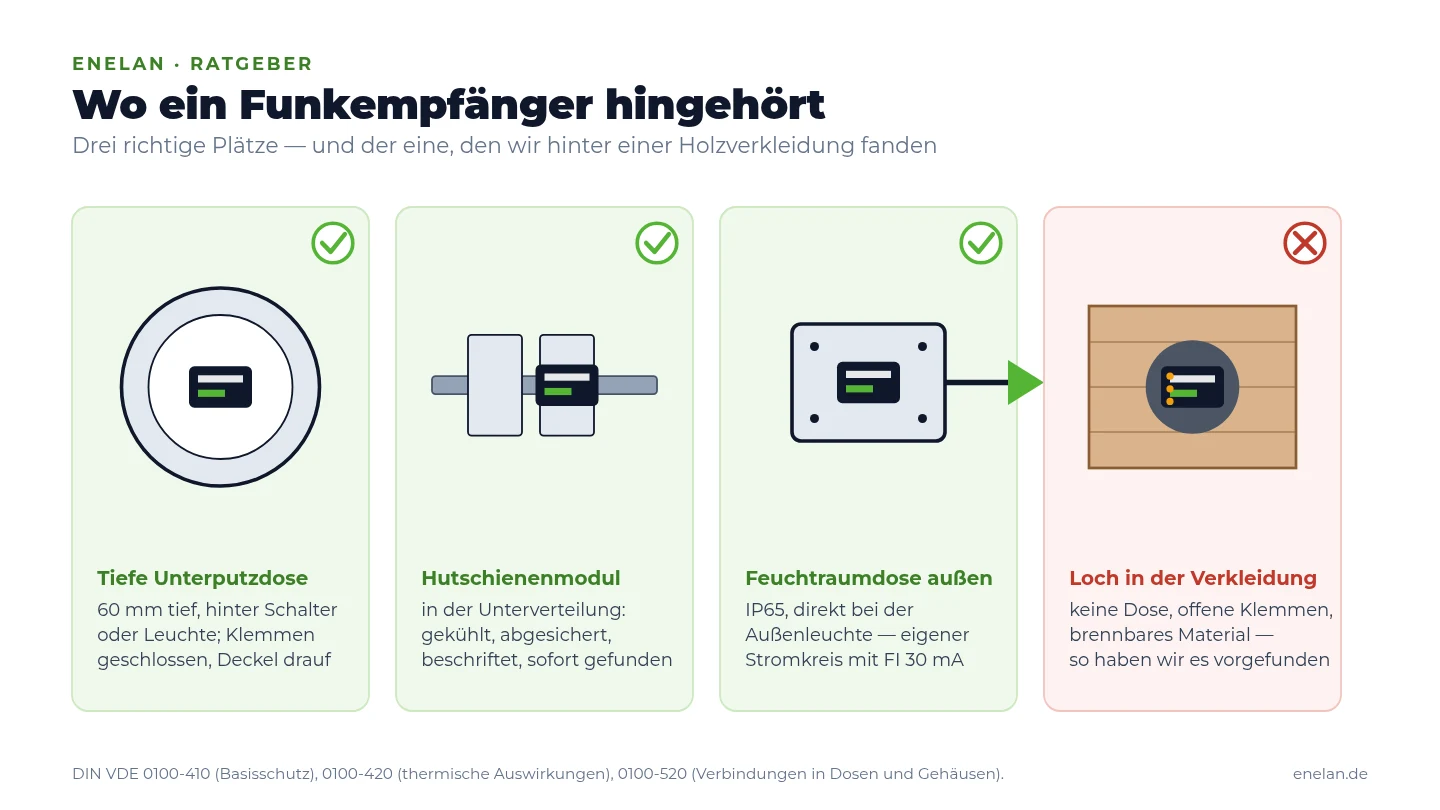

So machen wir es: tiefe Unterputzdose (60 mm) mit Trennwand oder Hutschienen-Variante des Moduls in der Unterverteilung. In der Verteilung ist der Empfänger gekühlt, beschriftet und bei einer Störung in fünf Minuten gefunden.
Regel 2: Berührungsschutz gilt auch hinter einer Verkleidung
„Da greift doch keiner rein“ ist das häufigste Argument, das wir hören. Es zählt nicht. Basisschutz nach DIN VDE 0100-410 bedeutet: Aktive Teile sind so abgedeckt, dass man sie mit dem Finger nicht erreicht. Eine Holzverkleidung, die beim Frühjahrsputz oder beim nächsten Renovieren abgenommen wird, ist keine Abdeckung. Wer danach hinter die Platte fasst, berührt Schraubklemmen unter Spannung.
So machen wir es: Jede Klemme sitzt in einem geschlossenen Gehäuse. Wo eine Revisionsöffnung nötig ist, bekommt sie einen Deckel — keine lose Platte.
Regel 3: Eine beschädigte Leitung wird ersetzt, nicht geklebt
Isolierband auf einer beschädigten Geräteanschlussleitung ist keine Reparatur. Das Band trocknet aus, rutscht, und die Beschädigung darunter bleibt — meist direkt am Stecker, wo die Leitung am stärksten bewegt wird. DIN VDE 0100-520 fordert unbeschädigte Leitungen; für Geräte gilt zudem die Wiederholungsprüfung nach DIN VDE 0701-0702, die ein solches Kabel sofort aussortieren würde.
So machen wir es: Leitung samt Stecker tauschen. Bei einem fest installierten Verbraucher wie einer Gartenbeleuchtung gehört der Anschluss ohnehin nicht an einen Stecker, sondern fest an einen eigenen Stromkreis.
Regel 4: Funkmodule werden aus dem Stromkreis versorgt, nicht aus der Steckdose
Ein Empfänger, der dauerhaft an einer Steckdose hängt, ist eine Dauerlösung mit Provisoriumscharakter: Der Stecker kann gezogen werden, die Steckdose ist für andere Geräte blockiert, und die Zuordnung zum Stromkreis ist unklar. Bei einer Außenbeleuchtung kommt der FI-Schutz hinzu — Außenstromkreise brauchen einen Fehlerstromschutzschalter mit 30 mA (DIN VDE 0100-410), und der muss den richtigen Stromkreis schützen.
So machen wir es: eigener Stromkreis für die Außenbeleuchtung, FI 30 mA, Funkempfänger als Hutschienenmodul in der Unterverteilung oder in einer wettergeschützten Dose direkt bei der Leuchte.
Regel 5: Funk wird dokumentiert
Funk ist unsichtbar. Genau deshalb braucht er Papier: Welcher Sender schaltet welchen Empfänger, welcher Kanal, wo sitzt das Modul? Ohne diese drei Zeilen sucht der nächste Elektriker — oder Sie selbst in fünf Jahren — nach einem Empfänger hinter irgendeiner Wand. Bei unserem Fund gab es keinen Plan, keine Beschriftung, nichts.
So machen wir es: Jeder Funkkanal steht in der Stromkreisdokumentation, jedes Modul ist beschriftet, und Sie bekommen den Plan mit der Rechnung.
Warum das auf einer Gartenplanung auffiel
Dieser Fund gehört zu einem Projekt für Außenbeleuchtung und Außensteckdosen. Genau dort entscheidet sich, ob Funk eine saubere Lösung ist: Für Wege, Einfahrt und Terrasse ist eine Funk- oder App-Steuerung sinnvoll — wenn Empfänger, Stromkreis und FI-Schutz zusammenpassen. Wer die Beleuchtung erweitert, ohne den Bestand anzusehen, baut auf einem Fehler auf.
Funk sauber nachrüsten — so gehen wir vor
Wir schauen zuerst in die Unterverteilung, dann hinter die Verkleidungen. Bestehende Module bleiben, wenn sie in eine Dose oder auf die Hutschiene passen; was ohne Gehäuse sitzt, wird umgesetzt. Danach steht jeder Funkkanal im Plan, jede Leitung ist geprüft, und die Außenstromkreise haben ihren eigenen FI. Das ist kein Großprojekt — es sind meist zwei bis drei Stunden, und danach ist Schluss mit dem Suchen.
Wenn bei Ihnen Funkschalter, Rollladenmodule oder Lichtsteuerungen nachgerüstet wurden und Sie nicht wissen, wie: Unser Pfusch-Check deckt genau solche Stellen auf. Wer gleich weiterdenkt, findet auf der Seite Smart Home nachrüsten, wie Funk und Bus im Bestand sinnvoll zusammenspielen.
Häufige Fragen
Darf ich einen Funkempfänger selbst einbauen?
Der Anschluss an 230 V ist Arbeit an der elektrischen Anlage und gehört in die Hand eines Elektrofachbetriebs. Batteriebetriebene Funktaster dürfen Sie selbst montieren — der Empfänger, der die Last schaltet, nicht.
Brauche ich für ein Funkmodul eine Unterputzdose?
Ja. Entweder eine tiefe Gerätedose hinter dem Schalter bzw. der Leuchte oder ein Hutschienenmodul in der Verteilung. Ein Loch in einer Verkleidung ersetzt keine Dose.
Was kostet es, so etwas in Ordnung zu bringen?
Das hängt davon ab, wie viele Module betroffen sind und ob ein eigener Stromkreis fehlt. Schicken Sie uns ein Foto der Stelle — wir nennen Ihnen vorab einen Festpreis für die Korrektur.
