Der Kunde sieht die Abdeckung. Wir sehen, was dahinter ist — und das entscheidet über Aufwand, Preis und Dauer eines Zählerschrank-Umbaus. Dieser Beitrag zeigt einen Umbau im Hamburger Norden von der ersten Schraube bis zur Übergabe, mit Fotos vom selben Tag. Nicht als Werbung, sondern damit Sie wissen, was auf Sie zukommt, wenn Ihr Schrank an der Reihe ist: für die Wallbox, die Wärmepumpe oder einfach, weil die Anlage vierzig Jahre alt ist.
8:00 Uhr — die alte Abdeckung geht ab

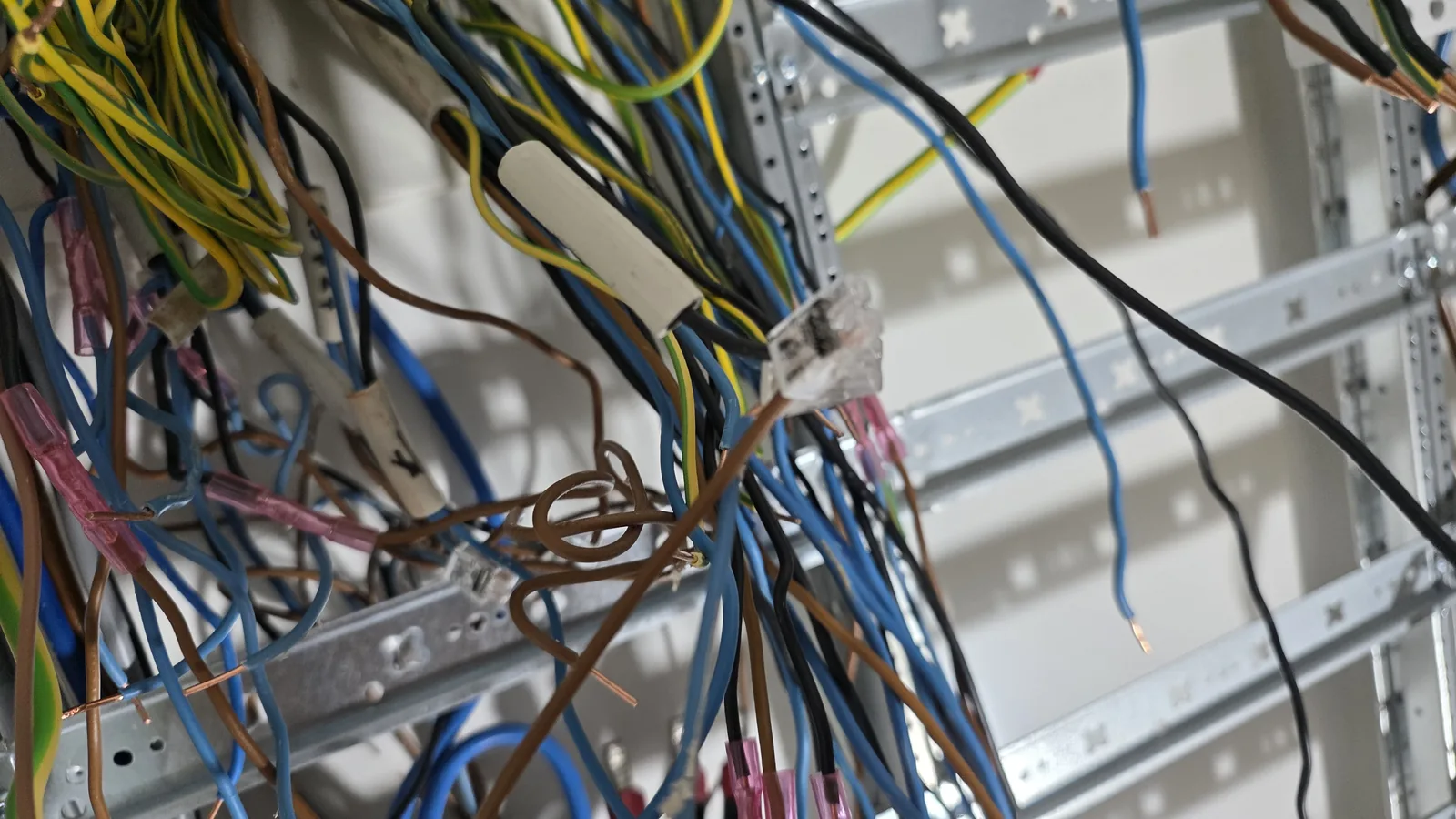

Von außen: ein Zählerschrank aus den Achtzigern, vollständig, funktionierend. Von innen, nach dem Abnehmen der Abdeckungen und dem Lösen der alten Bauteile: ein Bündel Adern, das in vier Jahrzehnten nie geplant, sondern nur ergänzt wurde. Drei Dinge sprangen sofort ins Auge.
Fund 1: Adern, die mit Stoßverbindern verlängert wurden

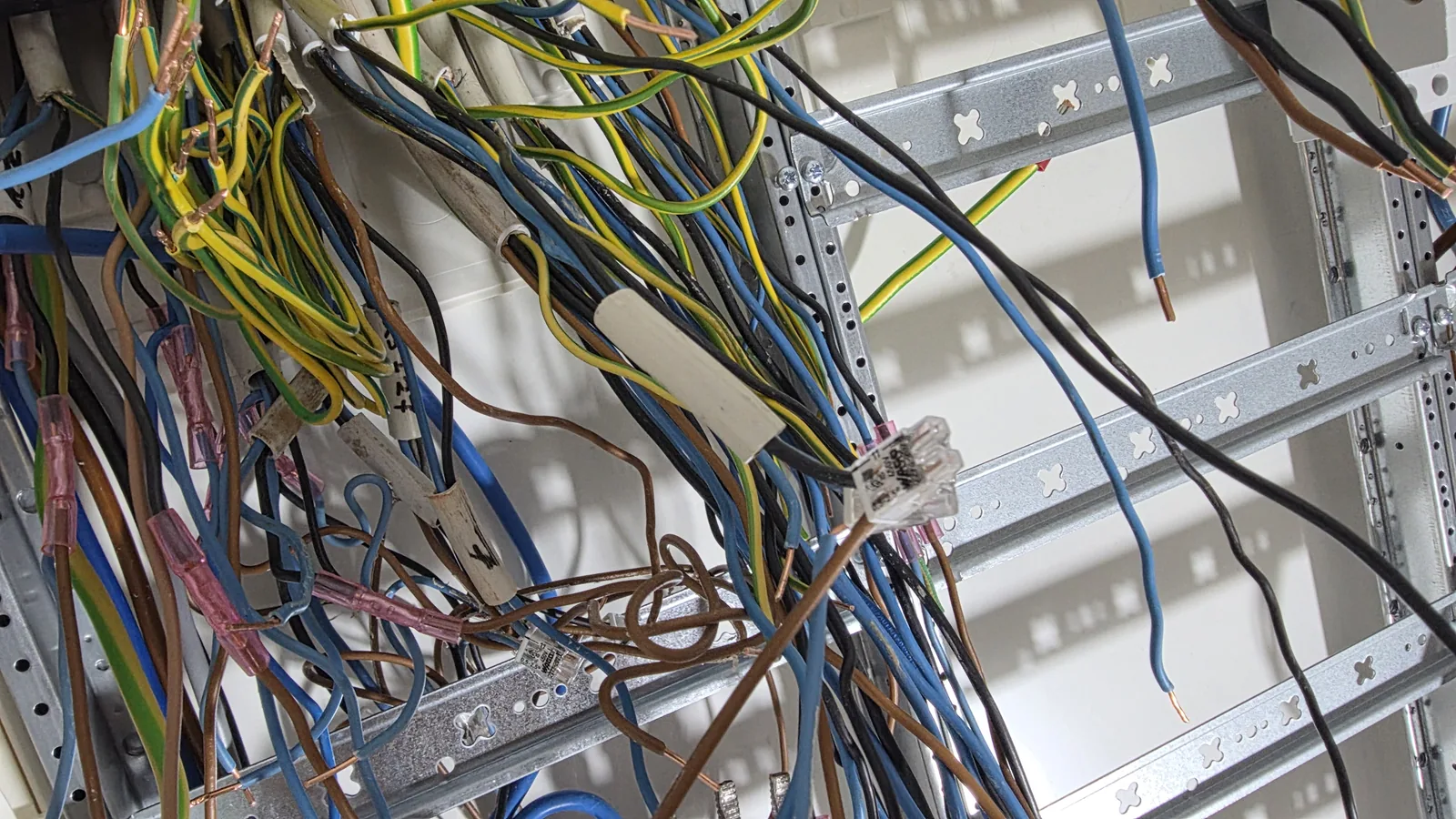

Ein Dutzend rosa Quetschverbinder — die Farbe steht für Querschnitte bis 1,5 mm². Damit wurden Adern verlängert, die einmal zu kurz waren, als jemand einen Automaten versetzt hat. Auf Stromkreisen mit 2,5 mm² ist jeder dieser Verbinder eine Engstelle: kleinerer Querschnitt, eine zusätzliche Kontaktstelle, keine Zugentlastung. Unter Last wird so eine Stelle warm. Mit der Zeit wird sie wärmer. Dass hier nichts passiert ist, war Glück, keine Sicherheit.

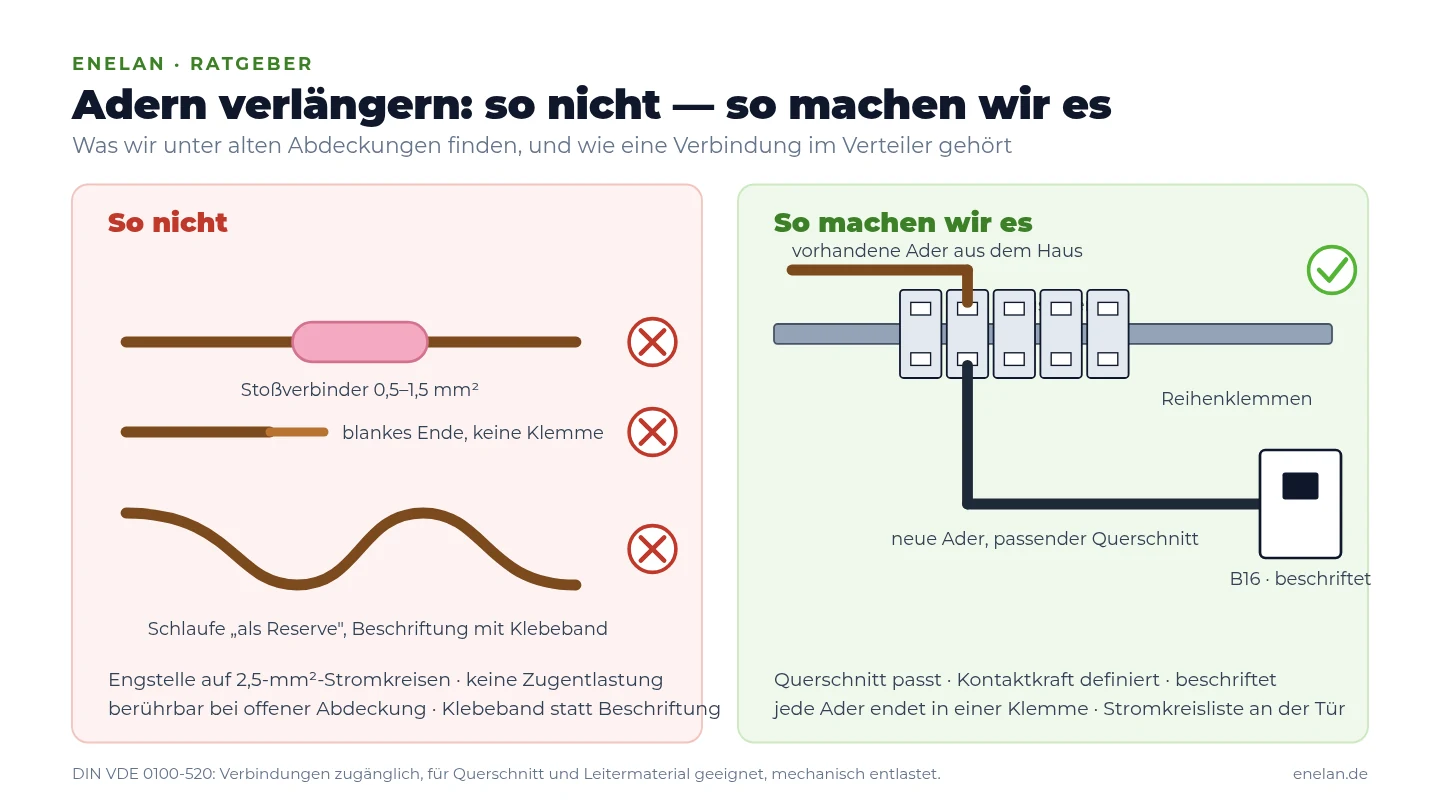

So machen wir es: Zu kurze Adern werden nicht verlängert, sondern an Reihenklemmen im Schrank aufgelegt. Von der Klemme geht eine neue Ader mit passendem Querschnitt zum Automaten. Jede Verbindung sitzt in einer Klemme mit definierter Kontaktkraft, keine hängt frei im Schrank. DIN VDE 0100-520 verlangt genau das: Verbindungen zugänglich, geeignet für Querschnitt und Leitermaterial, mechanisch entlastet.
Fund 2: Blanke Aderenden ohne Klemme
Mehrere Adern — blau und braun, also Neutralleiter und Außenleiter — hingen abisoliert im Schrank, ohne Klemme, ohne Isolierung am Ende. Wahrscheinlich Reste eines früheren Umbaus, bei dem ein Stromkreis stillgelegt wurde, ohne die Leitung zu entfernen. Solange die Abdeckung sitzt, sieht man sie nicht. Sobald sie ab ist, sind das berührbare Teile, von denen niemand weiß, ob sie spannungsfrei sind.
So machen wir es: Jede Ader im Schrank endet in einer Klemme oder wird zurückgebaut. Stillgelegte Leitungen werden am Ursprung getrennt, nicht im Verteiler versteckt. Was bleibt, steht in der Stromkreisliste.
Fund 3: Schlaufen als Reserve
Eine braune Ader war mehrfach zu einer Schlaufe gelegt — Reserve für später, „falls man noch einmal ran muss“. Das ist verständlich und trotzdem falsch: Schlaufen im Verteiler behindern die Luftzirkulation, verdecken Klemmen und geben dem nächsten Elektriker ein Rätsel auf, welche Ader wohin gehört. Beschriftet war sie mit einem Streifen Klebeband, der sich beim Berühren löste.
So machen wir es: Adern werden auf Länge geschnitten und in Kanälen geführt; die Reserve liegt in der Planung — als freie Felder im Schrank —, nicht als Schlaufe hinter dem Automaten. Beschriftung mit gedruckten Schildern an Automaten und Klemmen.
12:00 Uhr — neue Struktur

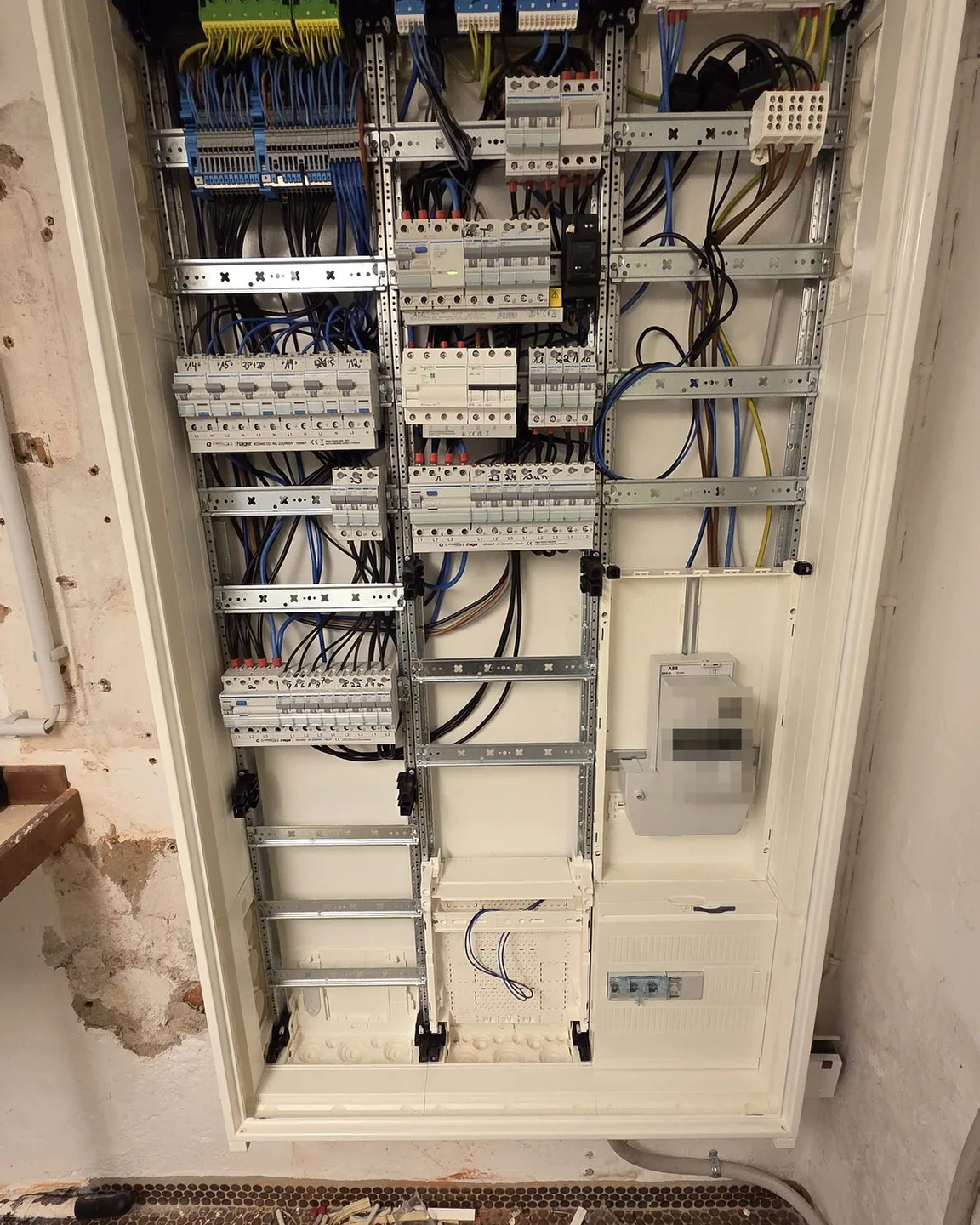

Der neue Schrank steht, die Tragschienen sitzen, die Sammelschienen für Neutral- und Schutzleiter sind gesetzt. Jetzt werden die vorhandenen Leitungen aus dem Haus einzeln aufgenommen: gemessen, beschriftet, an Reihenklemmen aufgelegt. Erst danach kommen Automaten und FI-Schutzschalter — nach Plan, nicht nach Platz. Das Foto zeigt diesen Zwischenstand: Die Verdrahtung ist offen, die Ordnung ist bereits sichtbar.
19:40 Uhr — fertig

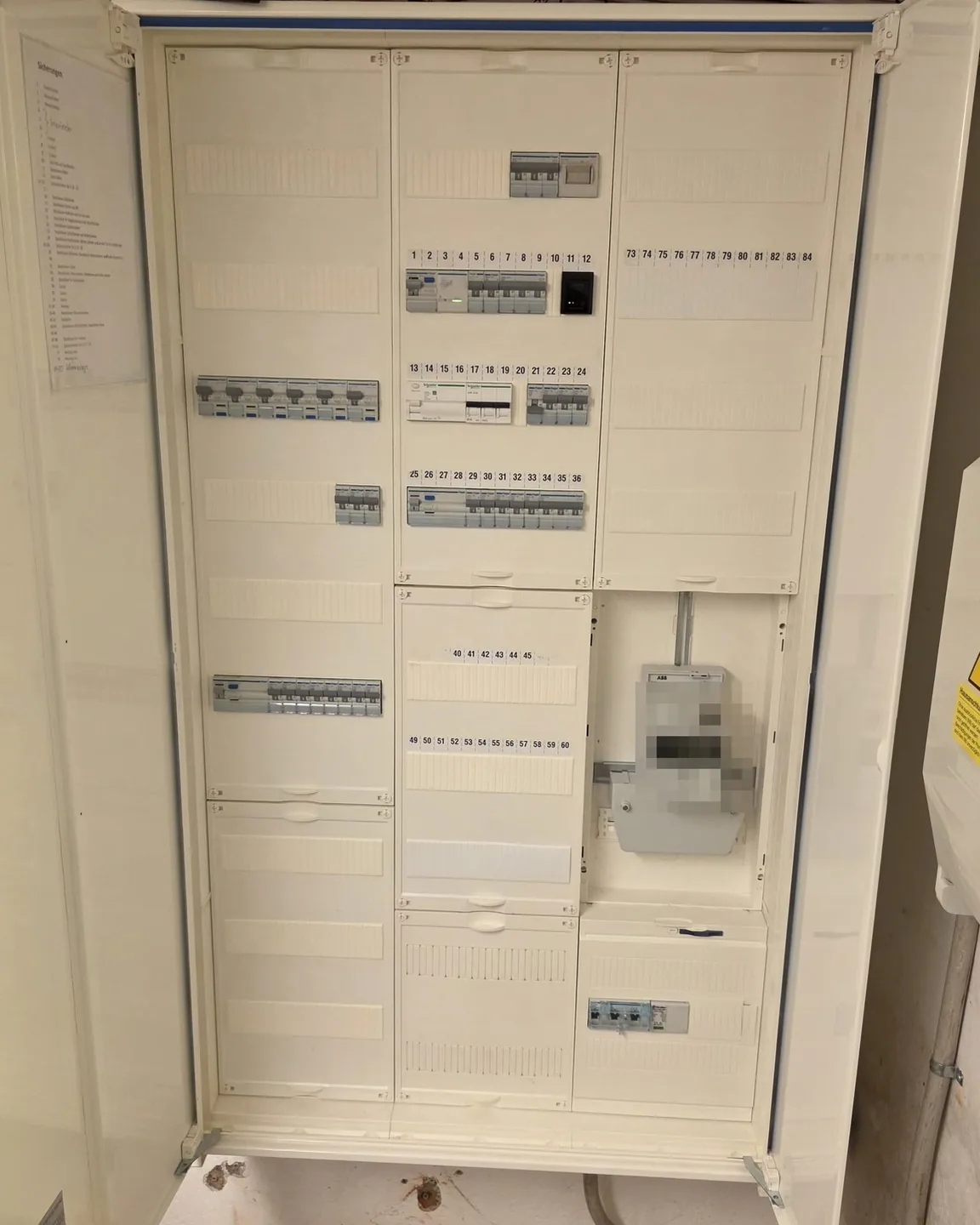

Abdeckungen drauf, Automaten beschriftet, Zähler zurück in seinem Feld, Messprotokoll ausgefüllt. Im Schrank sind zwei Felder frei: eines für die Wallbox, die im Herbst kommt, eines als Reserve für alles, was in zehn Jahren noch dazukommt. Der Strom war insgesamt etwa sechs Stunden aus — der Kühlschrank hat es nicht gemerkt.
Was der Kunde davon hat
Erstens Sicherheit: Jede Verbindung sitzt in einer Klemme, jeder Stromkreis ist über einen FI geschützt, die Anlage ist gemessen — Isolationswiderstand, Schleifenimpedanz, FI-Auslösezeit — und das Protokoll liegt in der Mappe. Zweitens Zukunft: Die Wallbox wird im Herbst in ein vorbereitetes Feld gesetzt, ohne dass der Schrank noch einmal aufgemacht werden muss. Drittens Verständlichkeit: Die Stromkreisliste an der Innenseite der Tür sagt in einem Blick, welcher Automat für welchen Raum zuständig ist. Kein Klebeband, kein Rätsel.
Was so ein Tag kostet — und wovon es abhängt
Den Preis eines Zählerschrank-Umbaus bestimmen drei Dinge, und alle drei sind auf dem ersten Foto zu sehen: die Zahl der Stromkreise, der Zustand der vorhandenen Leitungen und der Platz, an dem der Schrank steht. Zwanzig Stromkreise mit brauchbaren Leitungen an einem freien Zählerplatz sind ein Tag. Kommen verlängerte Adern, fehlende Erdung oder ein Zählerplatz hinzu, der die Regeln nicht erfüllt, wird es mehr — und genau das sagen wir Ihnen vor dem Angebot, nicht auf der Baustelle.
Wenn Sie wissen wollen, was hinter Ihrer Abdeckung steckt: Unser Schaltschrank-Check bewertet die Anlage in sechs Punkten mit schriftlichem Befund. Was bei einem Umbau technisch dazugehört, steht auf der Seite Zählerschrank und Verteilung modernisieren. Und wenn Sie den Umbau planen, weil eine Wallbox kommen soll: Genau dafür lassen wir das freie Feld.
Häufige Fragen
Wie lange dauert ein Zählerschrank-Umbau?
Bei einem Einfamilienhaus mit brauchbaren Leitungen in der Regel ein Arbeitstag. Der Strom ist dabei mehrere Stunden abgeschaltet — wir sagen Ihnen vorher, wann.
Darf man Adern im Verteiler mit Quetschverbindern verlängern?
Nicht so, wie wir es vorgefunden haben. Verbindungen im Verteiler gehören in Klemmen, die für Querschnitt und Leiter geeignet sind und mechanisch entlastet sind. Reihenklemmen sind dafür der saubere Weg.
Muss der Strom den ganzen Tag aus sein?
Nein. Die eigentliche Umschaltung dauert einige Stunden; Vor- und Nacharbeiten laufen bei eingeschalteter Anlage. Kühlschrank und Gefriertruhe überstehen das ohne Probleme, wenn sie geschlossen bleiben.
